首頁-真空機組型號-干式真空機組干式真空機組
一、干式真空機組概述:

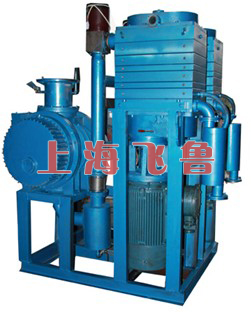

干式真空機組是在我公司自主研發干泵基礎上,為提高抽氣速率而進行選配的機組系列. 干式真空機組是由爪型干式真空泵和羅茨真空泵串聯而成，結合了兩種泵的優點，結構緊湊，運行可靠. 在爪泵抽到0.09MPa以下，再啟動羅茨真空泵，羅茨真空泵在此壓力范圍內可發揮最大抽速能力，并可提高極限壓力一個數量級，可以長期保持穩定真空,可抽除大量的可凝性氣體.
干式真空機組用于：真空蒸餾、分子蒸餾、真空干燥等抽富含酒精、汽油、水蒸汽、毒氣、腐蝕性氣體等特殊工作環境。
二、干式真空機組型號意義：
三、干式真空機組技術規格：
| 機組型號 |
泵型號 |
抽速
L/S |
極限壓力Pa |
總功率KW |
| 主泵 |
前級泵 |
| JZJGZ30-4 |
ZJY30 |
GZ-8 |
30 |
1 |
3.3 |
| JZJGZ30-1 |
ZJY30 |
GZ-30 |
30 |
6.6 |
| JZJGZ70-2A |
ZJY70 |
GZ-30 |
70 |
7 |
| JZJGZ70-2B |
ZJY70 |
GZ-50 |
70 |
9 |
| JZJGZ70-1 |
ZJY70 |
GZ-70 |
70 |
12.5 |
| JZJGZ150-3 |
ZJY150 |
GZ-50 |
150 |
10.5 |
| JZJGZ150-2 |
ZJY150 |
GZ-70 |
150 |
14 |
| JZJGZ150-1 |
ZJY150 |
GZ-150 |
150 |
21.5 |
| JZJGZ300-4 |
ZJY300 |
GZ-70 |
300 |
15 |
| JZJGZ300-2 |
ZJY300 |
GZ-150 |
300 |
22.5 |
| JZJGZ600-4 |
ZJY600 |
GZ-150 |
600 |
24 |
| JZJGZ600-2 |
ZJY600 |
GZ-300 |
600 |
42.5 |
| JZJGZ1200-4 |
ZJY1200 |
GZ-300 |
1200 |
48 |
| JZJGZ70-2.1 |
ZJY70 |
ZJY30、GZ-30 |
70 |
5×10-1 |
8.1 |
| JZJGZ150-2.1 |
ZJY150 |
ZJY70、GZ-70 |
150 |
15.5 |
| JZJGZ150-2.2A |
ZJY150 |
ZJY70、GZ-30 |
150 |
10 |
| JZJGZ150-2.2B |
ZJY150 |
ZJY70、GZ-50 |
150 |
12 |
| JZJGZ300-2.1 |
ZJY300 |
ZJY150、GZ-150 |
300 |
25.5 |
| JZJGZ300-2.2 |
ZJY300 |
ZJY150、GZ-70 |
300 |
18 |
| JZJGZ300-4.1 |
ZJY300 |
ZJY70、GZ-70 |
300 |
16.5 |
| JZJGZ300-4.2A |
ZJY300 |
ZJY70、GZ-30 |
300 |
11 |
| JZJGZ300-4.2B |
ZJY300 |
ZJY70、GZ-50 |
300 |
13 |
| JZJGZ600-2.1 |
ZJY600 |
ZJY300、GZ-300 |
600 |
46.5 |
| JZJGZ600-2.2 |
ZJY600 |
ZJY300、GZ-150 |
600 |
28 |
| JZJGZ600-4.1 |
ZJY600 |
ZJY150、GZ-150 |
600 |
27 |
| JZJGZ600-4.2 |
ZJY600 |
ZJY150、GZ-70 |
600 |
19.5 |
| JZJGZ1200-2.2 |
ZJY1200 |
ZJY600、GZ-300 |
1200 |
53.5 |
| JZJGZ1200-4.1 |
ZJY1200 |
ZJY300、GZ-300 |
1200 |
52 |
| JZJGZ1200-4.2 |
ZJY1200 |
ZJY300、GZ-150 |
1200 |
33.5 |
| JZJGZ150-2.2.1 |
ZJY150 |
ZJY70、ZJY30、GZ-30 |
150 |
5×10-2 |
11.1 |
| JZJGZ300-2.2.1 |
ZJY300 |
ZJY150、ZJY70、GZ-70 |
300 |
19.5 |
| JZJGZ300-2.2.2 |
ZJY300 |
ZJY150、ZJY70、GZ-30 |
300 |
14 |
| JZJGZ300-4.2.1 |
ZJY300 |
ZJY70、ZJY30、GZ-30 |
300 |
12.1 |
| JZJGZ600-2.2.1 |
ZJY600 |
ZJY300、ZJY150、GZ-150 |
600 |
31 |
| JZJGZ600-2.2.2 |
ZJY600 |
ZJY300、ZJY150、GZ-70 |
600 |
23.5 |
| JZJGZ600-4.2.1 |
ZJY600 |
ZJY150、ZJY70、GZ-70 |
600 |
21 |
| JZJGZ1200-2.2.1 |
ZJY1200 |
ZJY600、ZJY300、GZ-300 |
1200 |
57.5 |
| JZJGZ1200-2.2.2 |
ZJY1200 |
ZJY600、ZJY300、GZ-150 |
1200 |
39 |
| JZJGZ1200-4.2.1 |
ZJY1200 |
ZJY300、ZJY150、GZ-150 |
1200 |
35 |
注：1.以上表格為行業推薦標準系列，因在實際生產應用中工作條件的不同，所以飛魯泵業在選型時應根據實際抽氣過程、氣體釋放過程、可疑氣體冷凝情況等進行校核計算或參照現有設備使用情況選型。
2.單泵的技術指標詳見各泵參數表。
3.如真空泵電機、電接點真空表、電控柜需防爆，請?jiān)谟嗀洉r(shí)注明。
干式真空機組選型注意事項
一、請?zhí)峁┮韵略敿?xì)數據：①無油干泵機組的產品名稱與型號②無油干泵機組的真空度要求③無油干泵機組抽速要求④無油干泵機組的使用條件和工況條件⑤無油干泵機組是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的無油干泵機組的產品型號，請按無油干泵機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
